l?? VoIP
VoIP(Voice over Internet Protocol)，即指在IP网络上使用IP协议以数据包的方式传输语音。使
用VoIP协议，不管是因特网、企业内部互连网还是局域网都可以实现语音通信。在使用VoIP协议的
网络中，语音信号经过数字化，压缩并转换成IP包，然后在IP网络中进行传输。VoIP信令协议用于
建立和取消呼叫，传输用于定位用户以及协商能力所需的信息。
相比于通过电信运营商网络的专线进行点对点连接的语音通信，使用VoIP协议传输语音通信具有投
资省、价格低的优势，数据、语音和视频在同一网络上进行传输。
l?? OUI地址
OUI（Organizationally Unique Identifier）指的是MAC地址的前24位（二进制），是IEEE
（Institute of Electrical and Electronics Engineers，电气和电子工程师学会）为不同设备
供应商分配的一个全球唯一的标识符。
各设备厂商的MAC地址是需要向IEEE申请的，一般IEEE分配前24位，即一个地址段，设备厂商生产
的设备再从这个地址段中分配地址。所以根据OUI可以识别话机，也就是根据话机厂商申请的MAC段
来识别哪些报文是话机发送的，以此来判断哪些报文属于语音报文。当然这个OUI由用户来配置，
而且可以使用掩码，即不需要一定是24位掩码的，掩码长度用户可以自己指定。
l?? 802.1Q
802.1Q定义了VLAN TAG的格式，如下图所示：
VLAN TAG总计有两个字节，即16bit，其中VID占12bits，PRI占3bits（PRI经常被称为COS优先级或
者802.1p优先级），CFI占1bit。
按照报文对VLAN Tag的填充情况，可以分为如下几种：
a.???????? 报文中不带VLAN TAG，即UNTAG报文。
b.???????? 报文虽然携带VLAN TAG，但是VLAN ID为0，即没有VLAN ID。一般称为优先级TAG报文。
c.???????? 报文携带VLAN TAG，且VLAN ID非0，称为TAG报文。
所以按照802.1Q的报文定义，IP话机发送的语音流量的报文可以为TAG报文、优先级TAG报文、
UNTAG报文三种。同时由于语音报文的COS值需要为高优先级(一般为5)，以提高语音流的转发优先
级。一般主流厂商的IP电话机(例如Cisco的7960系列)，其发送的语音流量是TAG的报文，且COS值
默认是5。但是IP话机类型众多，可能会存在部分话机的语音流无法将COS置为5的情况(如COS为
0)。
综合考虑，电话机发送的报文有如下5种情况：
d.???????? 携带VLAN TAG且COS 5
e.???????? 携带VLAN TAG且COS 0
f.????????? 携带优先级TAG且COS 5
g.???????? 携带优先级TAG且COS 0
h.???????? 不携带VLAN TAG，即UNTAG方式
华为交换机对优先级TAG的报文，目前都是按照Untagged的报文处理的，即接口对收到的优先级TAG
报文打上PVID的VLAN Tag。
l?? Voice VLAN
专门用于转发语音报文的VLAN，叫做Voice VLAN。华为交换机的Voice VLAN功能只能指定某个VLAN
为语音VLAN，而不会把该语音VLAN分配给语音设备，需要借助于LLDP、DHCP等协议，才可以把指定
的Voice VLAN分配给语音设备。
IP话机介绍

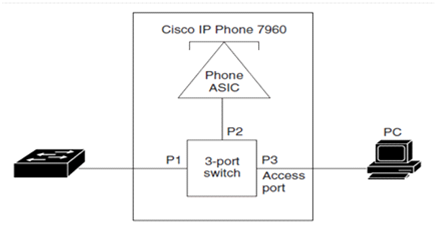

以Cisco的7960话机为例，IP话机内部构成如图1-1所示。IP话机内部集成了
一个三端口的交换芯片，其中：
l?? P1接口用于连接上行的交换机或者其他数通设备
l?? P2接口连接内部的Phone ASIC，用于承载语音流量
l?? P3接口用于连接PC机或者其他数据通讯设备
IP话机内部构成图
交换机与IP话机对接的配置方法有很多种。根据话机类型和交换机支持情况，可以分为几种，如表1-1所示。
交换机与IP话机对接的配置方法汇总
|
配置方法 |
对话机的要求 |
代表话机 |
推荐级别 |
|
通过LLDP实现IP话机接入交换机 |
支持通过LLDP协议获取语音VLAN |
Cisco、Polycom |
高 |
|
通过LLDP_MED方式实现IP话机接入交换机 |
支持通过LLDP协议的network-policy TLV字段获取语音VLAN |
Cisco |
一般 |
|
通过HDP方式实现Cisco话机接入交换机 |
支持通过CDP协议获取语音VLAN |
Cisco |
一般 |
|
通过DHCP方式实现IP话机接入交换机 |
支持通过DHCP协议获取语音VLAN |
H3C |
一般 |
|
通过MAC VLAN方式实现IP话机接入交换机 |
不支持通过任何协议获取语音VLAN |
Huawei |
高 |
|
通过Voice-VLAN include-untagged方式实现IP话机接入交换机 |
不支持通过任何协议获取语音VLAN |
Huawei |
高 |
|
通过PVID=Voice VLAN方式实现IP话机接入交换机 |
不支持通过任何协议获取语音VLAN |
Avaya、Huawei |
一般 |
|
通过ACL或基于ACL的简化流策略方式实现IP话机接入交换机 |
不支持通过任何协议获取语音VLAN |
Avaya、Huawei |
一般 |
?
简介
如果语音设备支持LLDP协议，可以在交换机上启用LLDP和Voice VLAN功能实现IP话机接入。通过LLDP协议为语音设备分配Voice VLAN，然后再通过Voice VLAN功能提升语音报文的优先级。
配置注意事项
l?? 适用的产品和版本：除S2700SI和S2710SI外，其他版本所有形态均支持。
l?? Avaya话机60秒内获取DHCP地址失败导致定时器超时后，话机就开始一直发送Tag0的报文。而交换机对Tag0的报文按照Untagged报文处理，在接口的PVID内转发认证，这样话机就无法使用Voice VLAN进行认证，最终导致IP话机认证失败，无法正常接入交换机。
可以使用下面两种方法规避：
??????????? V200R003C00及之后版本，建议使用Voice-VLAN include-untagged方式进行规避。具体配置方法，请参见“1.9 配置通过Voice-VLAN include-untagged方式实现IP话机接入交换机示例”。
??????????? 按如下步骤修改IP话机的VLAN TEST定时器：1，按*键，输入密码，进入菜单项；2，选择VLAN TEST项，修改默认值为0。注意话机重启后，定时器的设置将不生效，需要重新配置
适用的IP话机
下面话机是已经经过测试可以正常和交换机对接的话机，后续会根据测试结果持续刷新。
l?? Cisco
cisco7962G、cisco7975G、cisco7942G、cisco9951G、cisco3905、cisco7971G、cisco7961G、cisco7941G、cisco7911G、cisco8961、cisco7945G、cisco7821G、ciscoSPA525G、ciscoSPA504G、cisco7965G、cisco9971、cisco7906G、cisco7937G、ciscoSPA508G、cisco8945、cisco6945、cisco8841、cisco6941、cisco8831
l?? Avaya
avaya1608-I、avaya9650、avaya9611G、avaya4621、avaya1616-I、avaya9630G、avaya1692、avaya9620、avaya9621、avaya9608、avaya1608、avaya9641、avaya1230、avaya1210、avaya9610、avaya1220、avaya9640G
l?? Snom
Snom821
l?? Polycom
Polycom330、PolycomCX3000
l?? Mitel
Mitel5340
l?? Nortel
Nortel1140E
组网需求

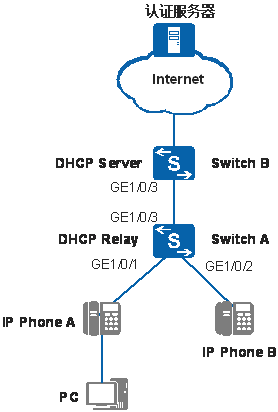

如图1-4所示：
l?? IP话机支持LLDP协议，可以通过LLDP协议获取语音VLAN。
l?? IP话机发送的语音报文，优先级比较低，为了保证通话质量，需要提升报文的优先级。
l?? 语音流使用VLAN 100进行通信，PC数据流使用VLAN 101进行通信。
l?? IP话机的IP地址和DHCP服务器的IP地址不在同一个网段。
l?? IP话机需要通过MAC认证接入交换机。
配置通过LLDP实现IP话机接入交换机组网图
