组网需求

如图1-1所示，在大型园区出口，核心交换机上行和防火墙进行直连，通过防火墙连接到出口网关，对出入园区的业务流量提供安全过滤功能，为网络安全提供保，网络要求如下：

l   内网用户使用私网IP地址，用户的IP地址使用DHCP自动分配。

l   部门A用户能够访问Internet，部门B用户不能访问Internet。

l   内外网用户都可以访问HTTP服务器。

l   保证网络的可靠性，每个节点都进行冗余设计。

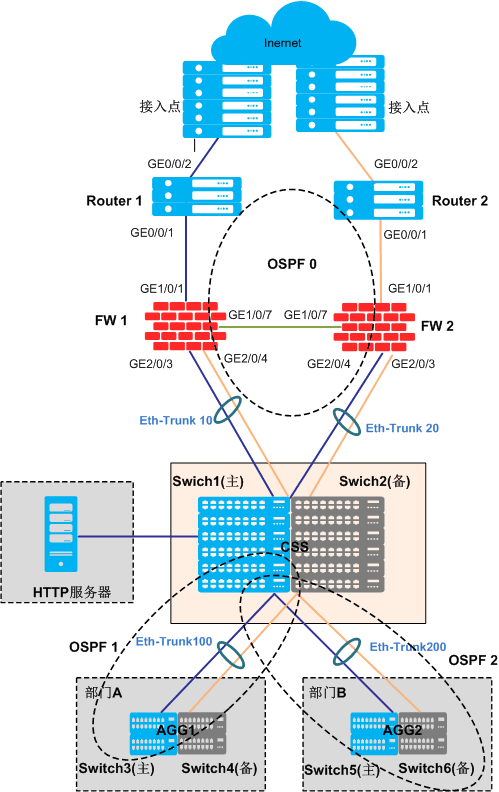

图1-1 园区出口组网图（防火墙直连）

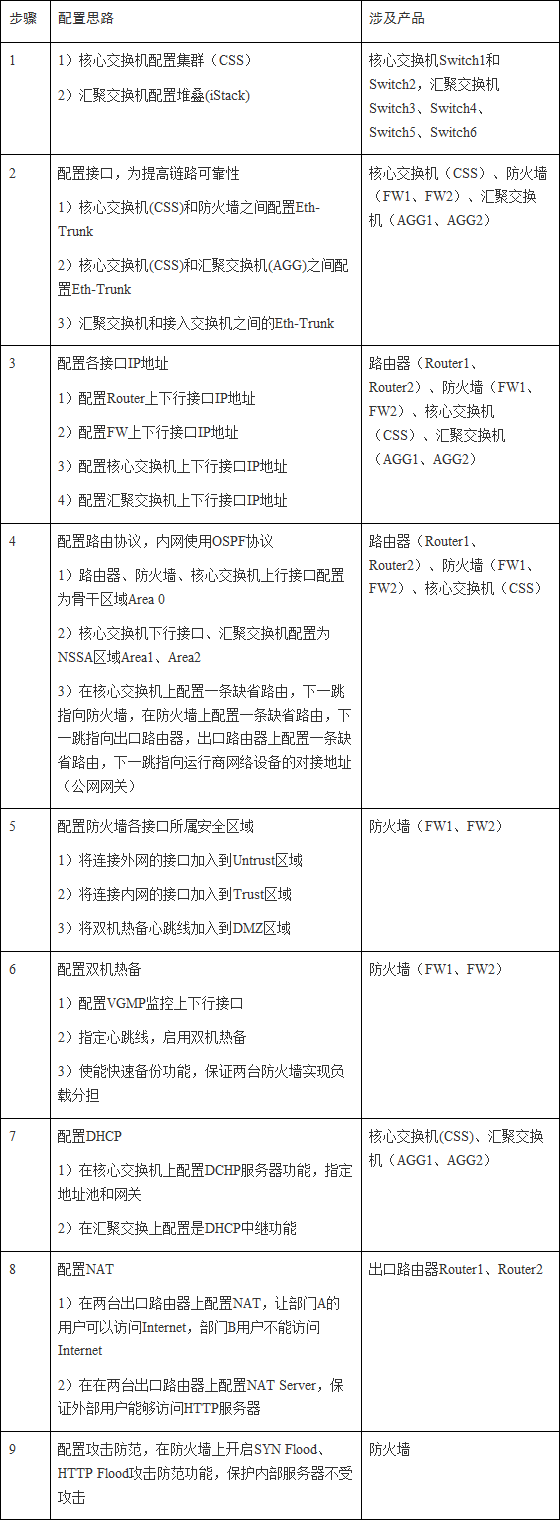

部署要点

l   路由部署：

−           Router ID：为每台设备配置一个Loopback地址，作为设备的Router ID。

−           出口路由器、防火墙、核心交换机作为OSPF骨干区域Area0，出口路由器作为ASBR，核心交换机为ABR。

−           部门A和部门B的的OSPF区域分别配置为Area 1和Area 2，并配置为NSSA区域，减少LSA在区域间的传播。

−           为了引导各设备的上行流量，在核心交换机上配置一条缺省路由，下一跳指向防火墙，在防火墙上配置一条缺省路由，下一跳指向出口路由器，出口路由器上配置一条缺省路由，下一跳指向运行商网络设备的对接地址（公网网关）。

l   可靠性部署：

推荐使用CSS+iStack+Eth-trunk无环以太网技术，让可靠性变得简单。

−           在核心交换机部署集群（CSS），汇聚交换机部署堆叠（iStack），保证设备级可靠性。

−           为提高链路可靠性、在核心交换机与防火墙之间、核心交换机和汇聚交换机之间、汇聚交换机和接入交换机之间均通过Eth-Trunk互连。

−           在防火墙上部署双机热备，两台防火墙之间实现负载分担。

l   DHCP部署：

−           核心交换机配置DHCP服务器，为用户自动分配IP地址。

−           在汇聚交换机上配置DHCP Relay，保证能够通过DHCP服务为用户分配IP地址。

l   NAT部署：

−           为了使内网用户访问Internet，在两台出口路由器的上行口配置NAT，实现私网地址和公网地址之间的转换。通过ACL匹配部门A的源IP地址，从而实现部门A的用户可以访问Internet，而部门B的用户不能访问Internet。

−           为了保证外网用户能够访问HTTP服务器，在两台出口路由器上配置NAT Server。

l   安全部署：

防火墙配置安全策略，对流量进行过滤，保证网络安全。
